自宅サーバを仮想化しよう3-I/O高速化編・パススルー失敗

Posted on 2013/11/25 (月) 1:47
Filed Under 技術, 日記 | Leave a Comment | TrackBack | ̃Gg͂ĂȃubN}[Nɒlj Share on Tumblr

前回「ディスク編」の続き。
高いRAIDカードを買うという解決方法はひとまず考えずにIOを高速化する方法を考える。
ESXiの上のVMにSATAをパススルーしてZFSでミラーしてiSCSIでESXiのデータストアにする、というアイデアを思いついた。
めんどくさいので絵とかはない。

というわけでさっそく実験。なかなかうまく行かない。

【失敗】Sil3132 SATAカードを挿してそこを起動ディスクに、オンボードSATAをパススルー
起動ディスクはなんでもいいので余ってたSil3132のPCIeカードを挿してテスト。
まずSil3132カードが認識されない。
原因はPCIe Gen1をAutoだと認識に失敗していたため。
参考リンク:「NEC Express S70/タイプhfで認識しないSiI3132チップ搭載eSATAカードの問題(解決) - tuedaの日記

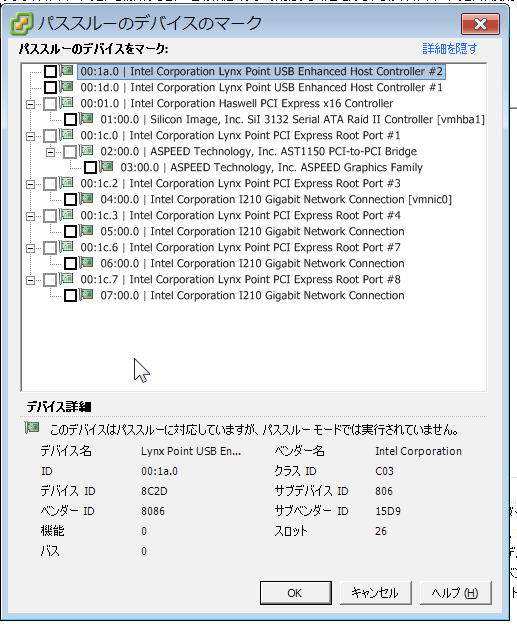

ようやくSil3132が認識されてESXiインストールして起動してきたので、オンボードのLynx Point AHCI Controllerをパススルーしようとしたらパススルー選択肢に出てこない。
さっと調べてみると全世界的にHaswell SATAはパススルーできてないようなので諦めて次へ。

【失敗】Sil3132 SATAカードを挿してそこをパススルー、オンボードSATAを起動ディスクに、逆にSATAカードの方をパススルーに。
なぜかパススルー設定して再起動しても設定を忘れる現象と、SATAポートが起動タイミングによって見えたり見えなかったり、ESXiメンテナンス用NICの設定がしょっちゅう変わってしまうというナゾの現象に遭遇、まったく安定しなかったんでこれもまた諦めて次へ。

【失敗】ASM1061 SATAカードをパススルー
ESXi5.1でeSATAカード(ASM1061)をパスするーしてFreeNASから使ってみる - tuedaの日記」という記事を見つけたので早速ASM1061カードを買ってみた。

エアリア TWIN TURBO HYBRID TYPEB PCI Express x1 接続 Asmediaチップ搭載 SATA3 eSATA2ポート 内部SATA2ポート ジャンパー切替 最大同時使用可能2ポート SD-PESA3ES2L



パススルー設定してカードはPCIデバイスとして見えているのだけど初期化に失敗した系ログで接続したディスクが見えずVM側から利用ではない。ドライバのあるopenindiana,FreeNAS(FreeBSD),CentOSのいずれのVMからも同じ症状。
物理マシンとして起動するとドライブ見えるのでもうESXi5.5のバグということにして諦め。

次回RDM(Raw Device Mapping)編に続く!

自宅サーバを仮想化しよう2-ディスク編

Posted on 2013/11/12 (火) 12:52
Filed Under 技術, 日記 | 1 Comment | TrackBack | ̃Gg͂ĂȃubN}[Nɒlj Share on Tumblr

前回の続き。
ハードウェアを組み上げて、仮想化ハイパーバイザはVMWare ESXi 5.5(無料)を選定してダウンロードした。

まず、ダウンロードしたてのESXiインストーラisoで起動すると、SuperMicro X10SLM+-LN4F オンボードNIC intel 210ATを認識しない。これが第1のつまづき。
VMWare公式ドライバ、「ESXi 5.x driver package includes version 4.2.16.3 of the Intel igb driver」を「VMware Front Experience: ESXi-Customizer」で入れて、isoをビルドし直す。

ESXiインストーラを起動して、起動ディスクはオンボードのintel RST RAID1でミラーリングでもしておけばいいかな、と気楽に考えていたらこれが第2のつまづき。VMWare ESXi 5.5はRSTのRAIDを認識しない。

仕方ないので安いハードウェアミラーリングカードRAID計画壱号機改を買い足した。 台湾IOI Technology の「RAID Controller | eSATA & USB 3.0 to Quad SATA II RAID Bridge Board | ESU3-QS201-R5」のOEMっぽい。

RAID計画壱号機改
RAID計画壱号機改

発売:CMインダストリー
発売日:
定価:オープンプライス
ASIN:B0067G1Y92


このカードが非常に使い方が難解なのでざっくり使い方を書いておくと、モードを切り替える(ディスクは初期化される)ときには
1.ロータリースイッチをPMに合わせて通電しながらCHANGE MODEボタンを数秒押す
2.ロータリースイッチを目的のモードに合わせて通電しながらCHANGE MODEボタンを数秒押す
を1から実行する必要がある。

そして、よく見ると、Faultしたときに、どのドライブを交換すればいいのかわからない。

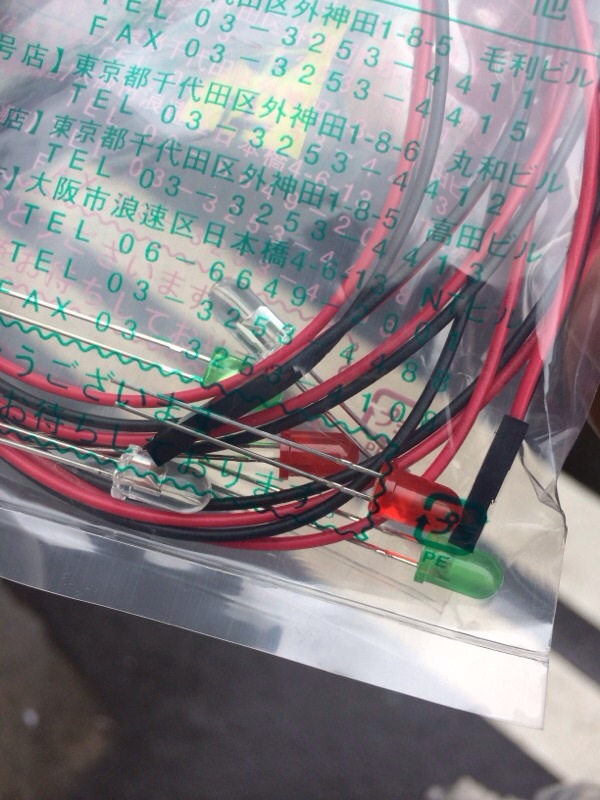

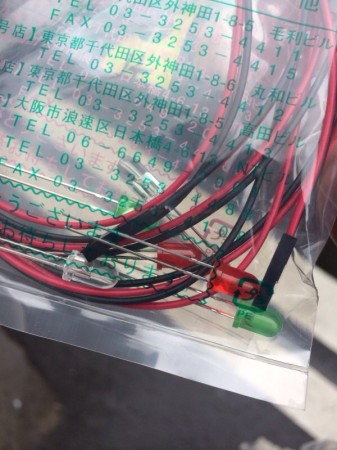

そこで秋葉原の千石電商で50円のコネクタ付きケーブル4本と15円のLED4つを書い足し。

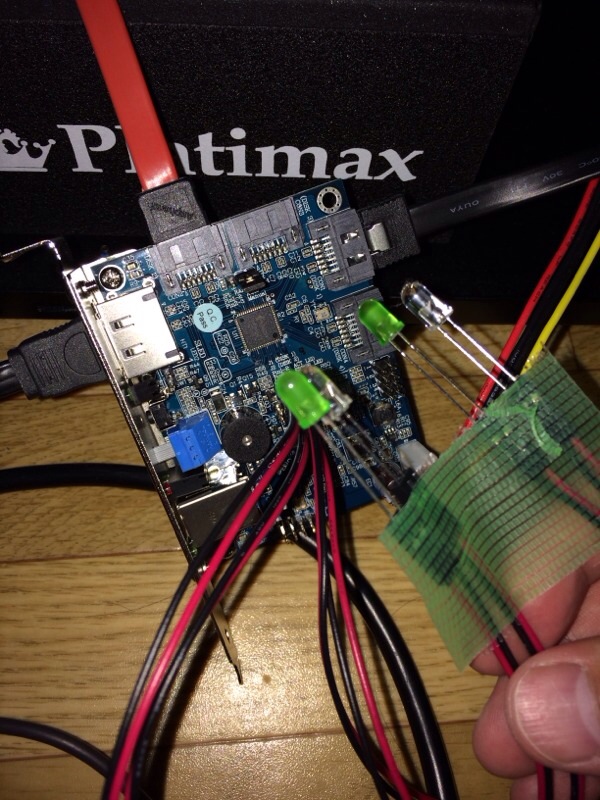

試しにこんなかんじに接続してテスト。動いたらショートしないように足を切って短くするか、熱収縮チューブあたりで絶縁すると良いかもしれない。

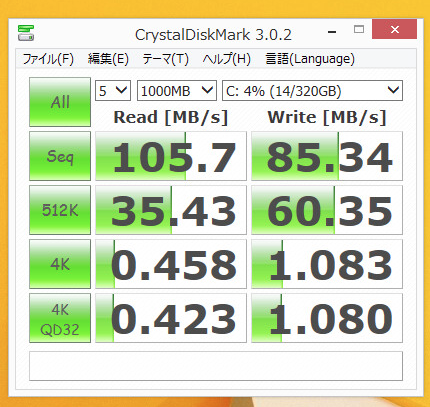

これで起動ディスクが冗長化されたんで、ESXiを入れて、VMを作ってWindows8 Enterprise 64bit評価版を入れて、まずディスクのベンチマークをしてみた。

これはちょっと実用にならないくらい遅い。

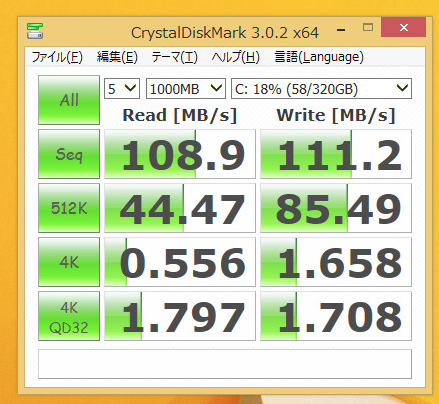

念のためRAID計画壱号機改を外してHDDを直結してみてもやっぱり遅い。

しかも、RAID計画壱号機改は起動時に認識しないことが度々あって解決方法が全くわからない。
起動できない時には何度か再起動してればいつかESXiが起動してくるのだけど、なぜか同じディスク内に作ったデータストアが見えなかったりする。そんな時も何度か再起動しているとたまに見えるようになる。なんなのだ。

というわけで、I/Oを高速化するための長い戦いが始まったのである。

次回に続く!

自宅サーバを仮想化しよう1-立志篇

Posted on 2013/11/10 (日) 22:59
Filed Under 技術, 日記 | Leave a Comment | TrackBack | ̃Gg͂ĂȃubN}[Nɒlj Share on Tumblr

(CV:田口トモロヲ)
自宅サーバ。
生活とともに台数は増え、増える傍から老朽化が進み、誰もが管理に頭を悩ませてきた。古いサーバは性能も出ずに電力効率は悪く場所を取る。
仮想化しての集約が求められた。
高いパフォーマンス、堅牢な信頼性、低廉なコスト、相反する厳しい水準が要求された。
これは仮想化を目指しながら一筋縄では行かなかった苦難の記録である。
-BGM:中島みゆき:「地上の星」(YouTubeで地上の星 / 中島みゆき [公式] を視聴)

とおもったけど文が続かなかったんで、まず設計方針として、こんな感じにした。
・録画機以外のNASを含めた主要サーバ類を集約化する。
・新NASはストレージをhp microserver的なものでiSCSI TargetとしてNAS本体でまとめてストレージプールとする。
・家庭用なのでコストが大事。
・信頼性とパフォーマンスも大事。→メンテで止めてもいいがデータは失われないように。

ということで予算を考慮して主要パーツの選定から始める。

マザーボードはリモートからの管理のためIPMIが欲しかったので選択肢が割と少なく、定番のSuperMicroからHaswell Xeon シングルソケット(UP LGA1150)、4NICのX10SLM+-LN4Fを選択。

SuperMicro MBD-X10SLM+-LN4F-O Xeon E3-1200 v3対応 UPサーバーボード X10 日本正規代理店品 MB2026 MBD-X10SLM+-LN4F-O


CPUはHaswell世代の4C/8T Intel Xeon E3-1230v3 3.3GHzあたり。
(Amazonになかった)→価格.com Xeon E3-1230 v3 BOX

CPUクーラーは空冷に比べて静かかなー?と思ってメンテナンスフリーの水冷キットCoolerMaster Seidon 120M

Cooler Master 【HASWELL対応】 CPUクーラー RL-S12M-24PK-J1
Cooler Master 【HASWELL対応】 CPUクーラー RL-S12M-24PK-J1

発売:CoolerMaster
発売日:
定価:オープンプライス
ASIN:B00AOEWCWG


ケースは静音そうだったCoolerMaster Silencio 550

CoolerMaster Silencio 550 ATX /MicroATX ミドルタワー静音タイプ 型番:RC-550-KKN1-JP
CoolerMaster Silencio 550 ATX /MicroATX ミドルタワー静音タイプ 型番:RC-550-KKN1-JP

発売:Coolermaster
発売日:2011-07-15
定価:¥ 11,979
ASIN:B004WPBD96


ハードディスクはNAS用で24時間通電でも寿命が長いという触れ込みのWestern Digital WD RED 3TBを2台。

WD Red 3.5inch IntelliPower 3.0TB 64MBキャッシュ SATA3.0 WD30EFRX
WD Red 3.5inch IntelliPower 3.0TB 64MBキャッシュ SATA3.0 WD30EFRX

発売:WESTERNDIGITAL
発売日:
定価:オープンプライス
ASIN:B008P56QEQ


ディスク交換をラクチンにするためにホットスワップ対応ケースをなんでもいいんだけど今回はSilver Stone FP57を選択した。

Silverstone 5インチベイ用 ホットスワップユニット SST-FP57B
Silverstone 5インチベイ用 ホットスワップユニット SST-FP57B

発売:Silver Stone
発売日:2011-09-02
定価:¥ 2,480
ASIN:B005J2WQ3I


メモリはECCで32GBでマザボに載るならなんでもいい。

SanMax サーバー/ワークステーション用メモリ Micron DRAM/サーマルセンサ搭載 DDR3-1600(PC3-12800) U-DIMM ECC対応 CL11 32GB(8GB x 4枚)セット 1.5volt JEDEC準拠 SMD-32G28ECP-16K-Q


電源も500W位でなんでもいいんだけど今回はENERMAX PLATIMAX500Wを選択した。

ENERMAX【HASWELL対応】PC電源 PLATIMAX500W EPM500AWT
ENERMAX【HASWELL対応】PC電源 PLATIMAX500W EPM500AWT

発売:ENERMAX
発売日:2011-12-03
定価:オープンプライス
ASIN:B005ZXUARU


次回へ続く!
